热处（chù）理工艺（yì）中淬火的常用方法有十种，分别是单介质(水、油、空气)淬火;双介质淬火;马氏体分级淬火（huǒ）;低于Ms点的（de）马氏（shì）体（tǐ）分级淬火法;贝氏体等（děng）温淬火法;复合淬火法（fǎ）;预冷等温淬火法（fǎ）;延（yán）迟冷却（què）淬火法;淬火自回火法;喷射淬（cuì）火法等。

       一、单介质(水、油、空气)淬火

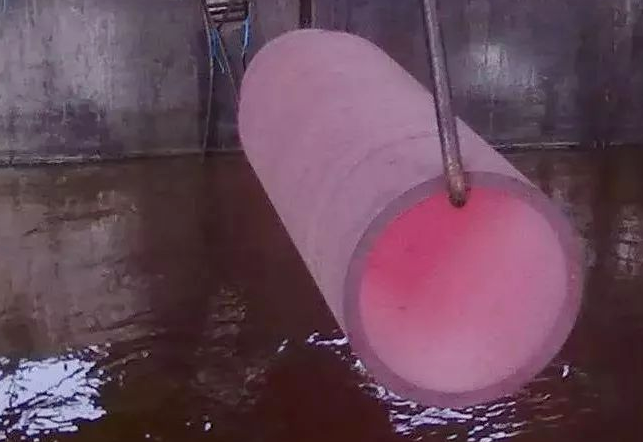

　　单介质(水（shuǐ）、油、空气)淬（cuì）火：把（bǎ）已加热到淬火温度的工（gōng）件（jiàn）淬人一种（zhǒng）淬火介质（zhì），使（shǐ）其（qí）完全冷却。这种（zhǒng）是zui简单的（de）淬火方法（fǎ），常用于形状（zhuàng）简单的碳钢和合金钢（gāng）工件。淬火介质根据零件传热系数（shù）大小、淬透性、尺（chǐ）寸、形状等（děng）进行选择。

　    二（èr）、双介质淬火

　　双介（jiè）质淬火：把加热到（dào）淬火温（wēn）度（dù）的工件，先在冷却能力（lì）强的淬（cuì）火介质中冷却（què）至接近Ms点，然后转入（rù）慢（màn）冷的淬火介（jiè）质中冷却至室温，以达（dá）到不同（tóng）淬火（huǒ）冷却温度区间，并有比较理想的淬（cuì）火冷却速（sù）度。用于（yú）形状（zhuàng）复杂件或高碳钢、合金（jīn）钢制作（zuò）的大型工件，碳素工具钢也多采用此法。常用冷（lěng）却介质有水-油、水-硝盐、水-空气、油-空气，一般用（yòng）水作快（kuài）冷（lěng）淬火介质，用油或空气（qì）作慢冷（lěng）淬火介质，较少（shǎo）采用（yòng）空（kōng）气。

　　三、马氏体分级淬（cuì）火（huǒ）

　　马氏体分级淬火：钢材奥（ào）氏体化，随（suí）之浸入温度稍（shāo）高或稍（shāo）低于钢的上马氏点的液态介质(盐浴（yù）或碱浴)中，保持适（shì）当时间，待钢件的内、外层（céng）都达到介（jiè）质温度后（hòu）取出（chū）空（kōng）冷，过冷奥氏体缓慢转（zhuǎn）变成马氏体（tǐ）的淬火工艺。一般用于形状复杂和变形要求严（yán）的（de）小型工件，高速钢和高合（hé）金钢工模具（jù）也常用此法淬火（huǒ）。

　　四、低于Ms点的马氏体分级淬火法

　　低（dī）于Ms点的（de）马氏体分级淬火法：浴槽温度（dù）低于工件用钢的Ms而高于Mf时（shí），工件在该浴槽中冷却较快，尺寸（cùn）较大时仍（réng）可获得和分级淬火相同（tóng）的结果。常（cháng）用（yòng）于尺寸较大（dà）的低淬透性（xìng）钢（gāng）工（gōng）件（jiàn）。

　　五、贝（bèi）氏体（tǐ）等温淬火法

　　贝氏体等温淬火（huǒ）法：将工件淬入该钢下贝氏体温度的浴槽中等温，使其发生下贝氏体转变，一般在浴槽中保温30~60min。数控（kòng）微信公（gōng）号cncdar贝氏（shì）体（tǐ）等温淬火工艺主要三个步骤：①奥氏体化处（chù）理;②奥（ào）氏体化后冷却处理;③贝（bèi）氏（shì）体等温（wēn）处（chù）理;常用于合金钢、高（gāo）碳钢小尺寸零（líng）件及球（qiú）墨铸铁（tiě）件（jiàn）。

　　六、复合淬火（huǒ）法

　　复合淬火法（fǎ）：先将工件（jiàn）急（jí）冷至Ms以下得体积分（fèn）数为10%~30%的马氏体，然后在下（xià）贝氏体区等温，使较大截面工（gōng）件得到马氏体和贝氏体组织，常（cháng）用于合金工具钢工件。

　　七、预冷等温（wēn）淬火法

　　预冷（lěng）等温淬火法：又称（chēng）升温等温淬（cuì）火，零（líng）件先在温（wēn）度较低(大于Ms)浴槽中冷却，然（rán）后转（zhuǎn）入（rù）温（wēn）度较高的浴槽（cáo）中，使奥（ào）氏体（tǐ）进行等温转变。适用于淬透（tòu）性较（jiào）差的钢件（jiàn）或（huò）尺寸较大又（yòu）必须进行等（děng）温淬火（huǒ）的工件（jiàn）。

　　八、延迟冷却淬火法（fǎ）

　　延迟冷却（què）淬火法：零（líng）件先在空气、热水、盐（yán）浴（yù）中预冷到稍（shāo）高于Ar3或Ar1温度，然后进行单介质淬火。常用于形（xíng）状复杂（zá）各部位厚薄悬殊及要求变形小（xiǎo）的零件。

　　九、淬火自回火法（fǎ）

　　淬火（huǒ）自回火（huǒ）法：将（jiāng）被处理工（gōng）件全部加热，但在淬火时仅将需要淬（cuì）硬的（de）部分(常为工作（zuò）部位)浸入淬火液冷（lěng）却，数控微信公号cncdar待到未浸入部分火（huǒ）色消失的瞬间，立即（jí）取出在空气（qì）中冷却的淬火工艺。淬火自回（huí）火法利（lì）用心部未全（quán）部冷透的热（rè）量传到表面（miàn），使表面回火。常用（yòng）于承受冲击的工具如錾子、冲（chōng）子（zǐ）、锤（chuí）子等（děng）。

　　十、喷射淬火法

　　喷射淬火法：向工件喷（pēn）射水流的（de）淬火（huǒ）方法，水流可大（dà）可小，根据所要求的（de）淬火（huǒ）深度而（ér）定。喷射（shè）淬火法不会（huì）在工件表面形成蒸（zhēng）汽膜，这样就能够保证得（dé）到比（bǐ）昔通水中（zhōng）淬火（huǒ）更深的（de）淬硬（yìng）层。主要（yào）用（yòng）于（yú）局部表面淬火。
